Espa RE1-F X SUP 50-120-C 230 50 Насос
Циркуляционный одноступенчатый насос повышенной производительности с «мокрым» ротором серии RE1 предназначен для подачи и/или обеспечения принудительной циркуляции (рециркуляции) холодной, горячей воды или водно-гликолевых смесей в системах водоснабжения, отопления, охлаждения, вентиляции и кондиционирования воздуха. Модель оснащается электродвигателем на постоянных магнитах (технология ECM) и встроенным электронным блоком управления, позволяющим регулировать скорость вращения вала и обеспечивать удаленный доступ и управление насосом.
Модель разработана в соответствии с международными стандартами и нормативами, снабжена фланцевыми соединениями.
Встроенные устройство электронного управления (на каждый электродвигатель) и датчик давления позволяют использовать насос в системах как с постоянной, так и с переменной скоростью потока среды с помощью выбора одного из четырех режимов:
- Автоматический режим, при котором автоматика насоса в зависимости от текущих параметров гидравлической системы самостоятельно определяет оптимальную точку работы насоса и устанавливает наиболее подходящее рабочее давление, оптимизируя потребление электроэнергии (рекомендуется для большинства возможных применений насоса)
- Режим пропорционального давления, позволяющий насосу автоматически уменьшать/увеличивать выходное давление при уменьшении/увеличении расхода перекачиваемой жидкости, тем самым «подстраиваясь» под изменение характеристик системы с помощью регулирования скорости вращения вала. Максимальное давление, относительно которого регулируется скорость вращения вала, настраивается пользователем
- Режим постоянного давления, позволяющий насосу поддерживать неизменный уровень давления в широком диапазоне расходов перекачиваемой жидкости с помощью регулирования скорости вращения вала
- Режим поддержания фиксированной (постоянной) скорости вращения вала, выбранной пользователем
Наличие встроенного датчика температуры обеспечивает возможность работы насоса в экономичном «ночном» режиме, соответствующим минимальной скорости вращения вала и позволяющим обеспечить очень низкое потребление электроэнергии. Переход насоса из рабочего режима в «ночной» и обратно осуществляется автоматически, в зависимости от показаний датчика температуры.
Корпус электронного модуля снабжен кнопками настройки и индикацией (цифровой и символьной) настройки и просмотра параметров работы насоса, режимов работы и рабочей мощности. Отображение значений параметров работы насоса и кодов ошибок на цифровом дисплее насоса позволяют обеспечить удобство использования и диагностировать возможные причины сбоев в эксплуатации.
Автоматика включает в себя также интегрированный коммуникационный модуль, позволяющий осуществлять запуск/останов, удаленное управление, настройку, смену рабочего режима, просмотр и контроль параметров работы насоса.
Мощность, потребляемая насосом, зависит от текущей скорости вращения вала скорости (чем ниже скорость вращения вала, тем меньше мощность, потребляемая насосом из сети электропитания).
Применение электродвигателя на постоянных магнитах позволяет обеспечить снижение энергопотребления до 70% по сравнению с обычными циркуляционными насосами с асинхронными электродвигателями.
Ротор электродвигателя насоса омывается перекачиваемой жидкостью, которая охлаждает электродвигатель насоса и снижает трение в подшипниках. Благодаря этому насос практически бесшумен в использовании и не требует обслуживания.

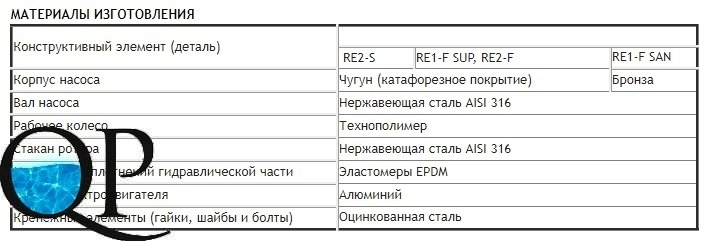

Насос изготовлен из высококачественных материалов, обеспечивающих длительный срок эксплуатации, а катафорезное покрытие корпуса гидравлической части обеспечивает высокую устойчивость к коррозии.
Перекачиваемая жидкость не должна содержать агрессивные либо взрывоопасные примеси, минеральные масла, твердые и/или волокнистые частицы. Использование насосов для перекачивания горючих и/или взрывоопасных веществ, а также эксплуатация во взрывоопасной среде не допускается!
Сфера применения
- частное хозяйство
- общественные здания
- промышленность
- жилищно-коммунальное хозяйство (ЖКХ)
Цели применения
- для циркуляции холодной и горячей воды в системах водоснабжения
- для принудительной циркуляции теплоносителя в системах отопления
- для циркуляции теплоносителя в системах вентиляции и кондиционирования воздуха
Функции коммуникационного модуля
Коммуникационный модуль предназначен для дистанционного управления насосами серий RE1, RE2, в том числе:
- Дистанционное включение/выключение насоса
- Регулирование параметров работы насоса аналоговым управляющим сигналом напряжением 0-10 В
- Дистанционное управление насосом с помощью протокола Modbus (интерфейс RS-485)
- Контроль состояния насоса с помощью релейного (беспотенциального) выхода
- Web-доступ с возможностью дистанционного управления, настройки и контроля параметров работы и состояния насоса посредством Ethernet-технологии
Модуль оборудован следующими разъемами и терминалами:
- Дистанционный терминал Modbus RTU
- Разъем Ethernet RJ-45 (10BASE-T, подключение при скорости передачи данных до 10 Мбит/с)
- Переключатель выбора режима (10 позиций). Используется для сброса конфигурации модуля
- Разъемы (3 шт.) для приема/передачи аналогового сигнала (SET1, SET2, SET3), с диапазоном сигнала по напряжению 0-12 В, по току - 0-33 мА (4-20 мА)
- Беспотенциальный переключающий контакт (релейный выход, переменный ток 230 В / постоянный ток 32 В, до 3 А)
Комбинации задействованных разъемов и терминалов образуют конфигурации модуля.
Возможные конфигурации:
- Разъемы для аналогового сигнала (включение/выключение насоса и регулирование аналоговым сигналом 0-10 В) + Релейный выход
- Разъем Ethernet + Разъемы для аналогового сигнала (включение/выключение насоса и регулирование аналоговым сигналом 0-10 В)
- Разъем Ethernet + Разъемы для аналогового сигнала (включение/выключение насоса) + Релейный выход
- Терминал Modbus + Релейный выход
- Терминал Modbus + Разъем Ethernet
Протокол Modbus является широко распространенным в промышленности для обмена данными между различными электронными устройствами и обеспечивает совместимость насоса с подавляющим большинством современных устройств диспетчеризации.
Применение Ethernet-технологии позволяет обеспечить диспетчеризацию и управление насосом не только посредством компьютера и ноутбука, но и с помощью мобильного телефона или планшета (при условии подключения насоса к сети Ethernet через маршрутизатор.
Все разъемы и терминалы не могут быть задействованы одновременно!
Производитель
|
Espa |
Тип оборудования для подогрева
|
Насос циркуляционный |
Монтажная длина, мм
|
280 |
Производительность, м³/ч
|
35 |
Подсоединение
|
DN 50 |
Мощность, Вт
|
560 |
Напряжение, В
|
220 (230) |
Материал корпуса
|
Чугун |
Класс защиты
|
IP42 |
